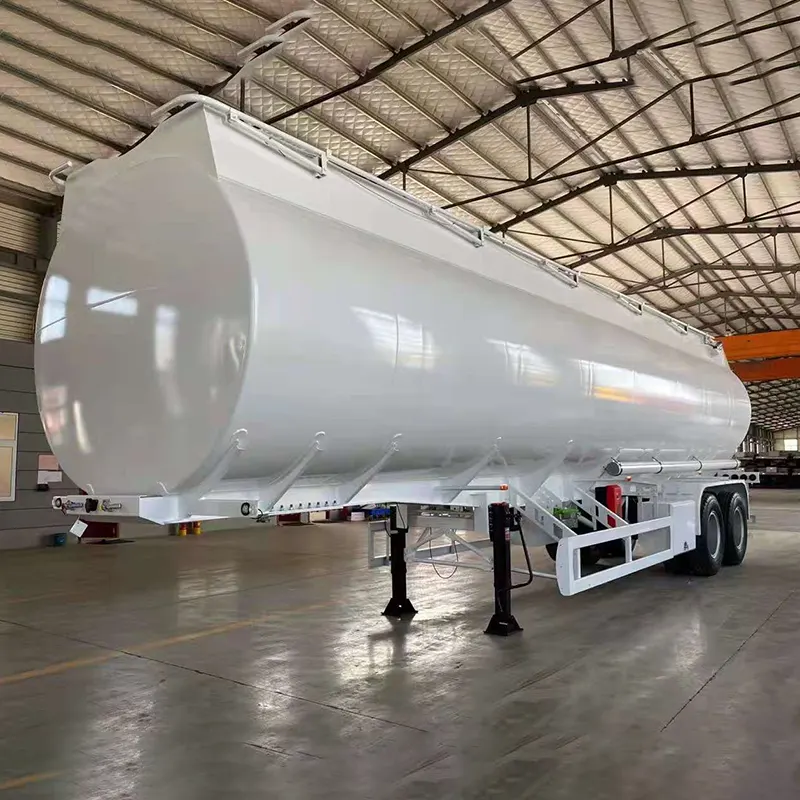

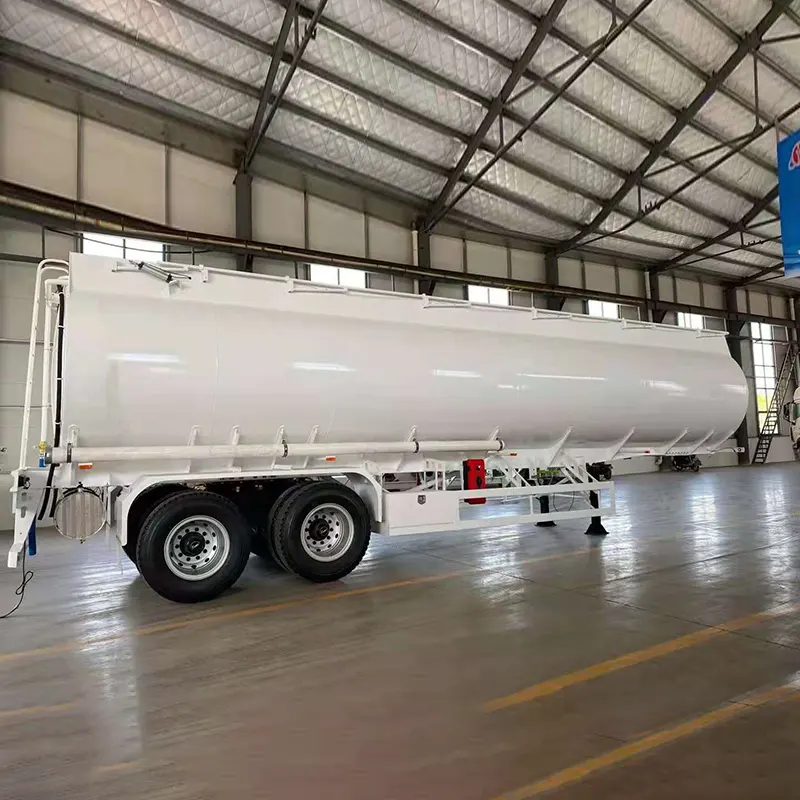

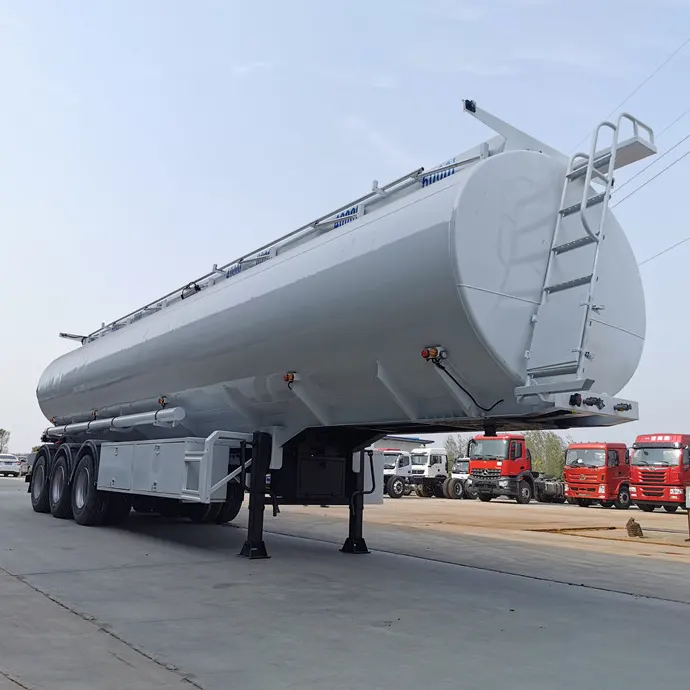

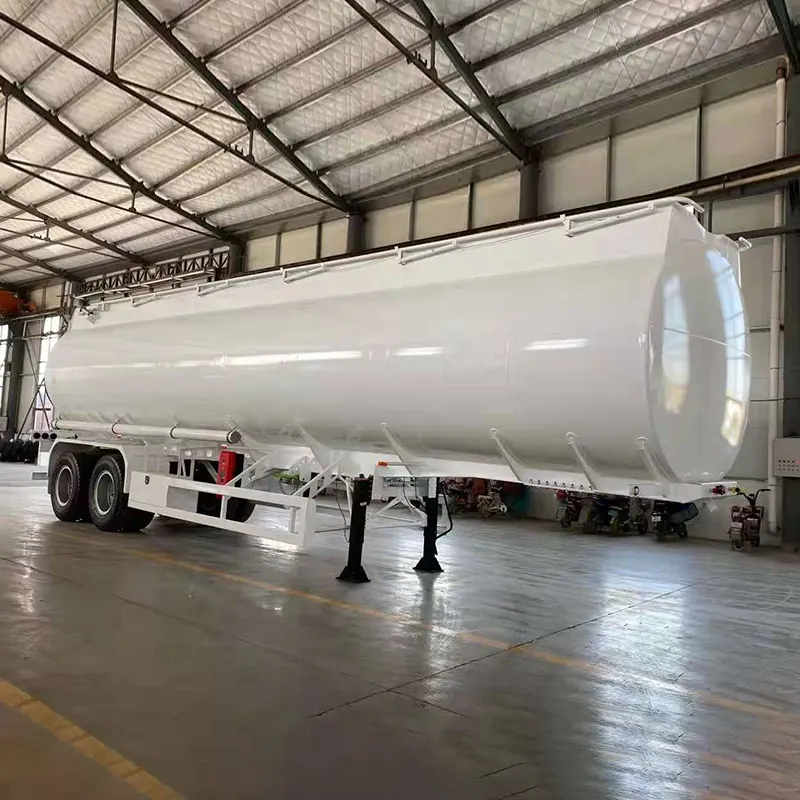

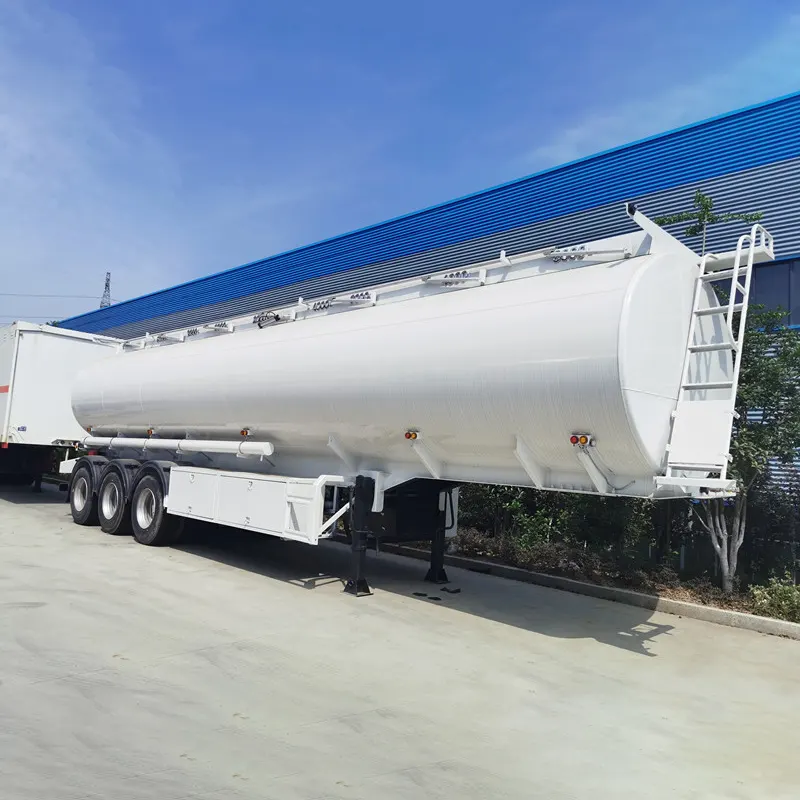

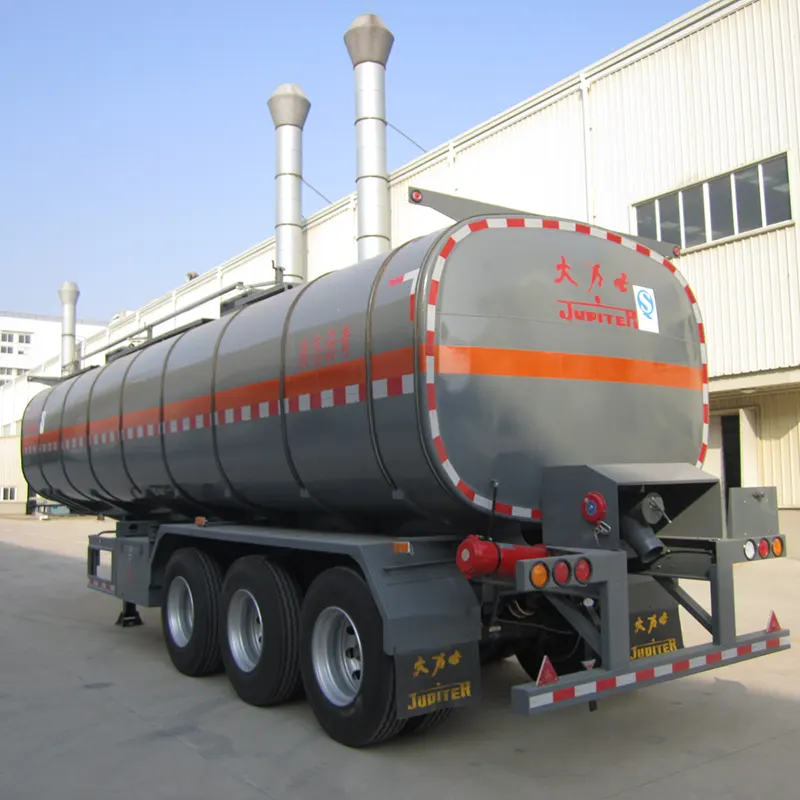

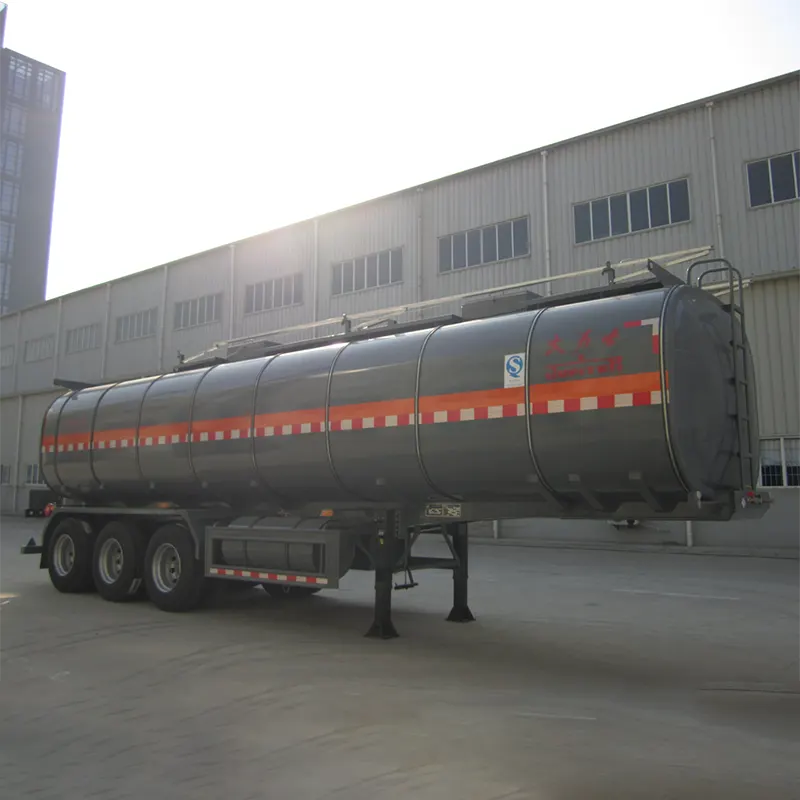

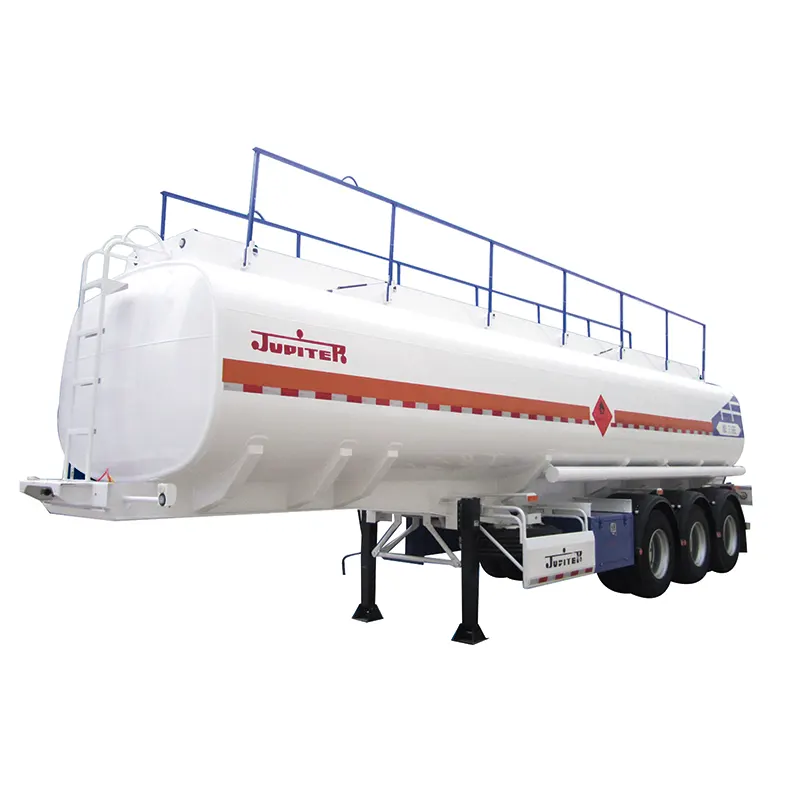

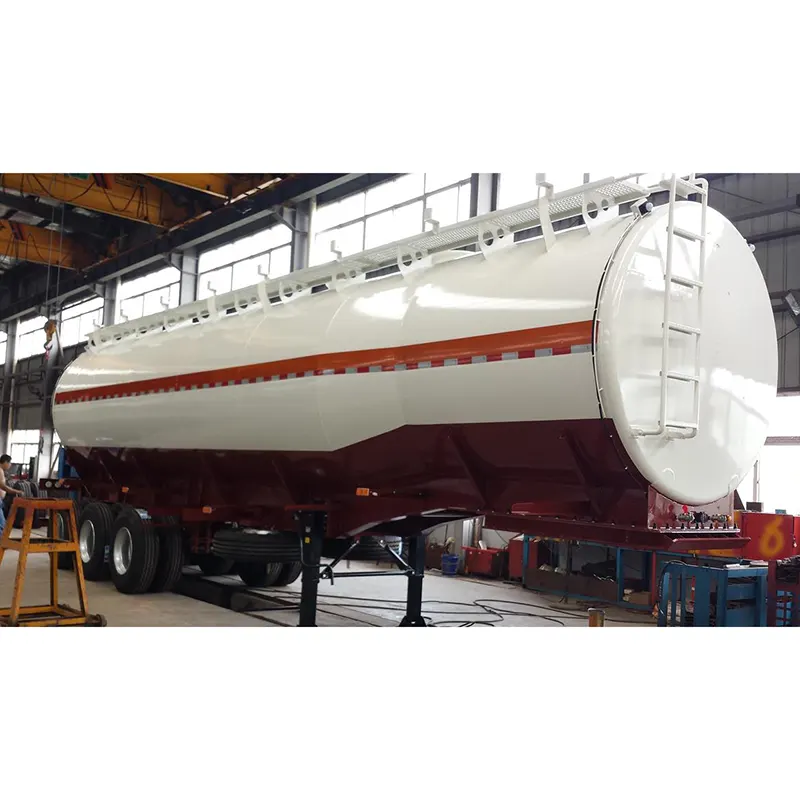

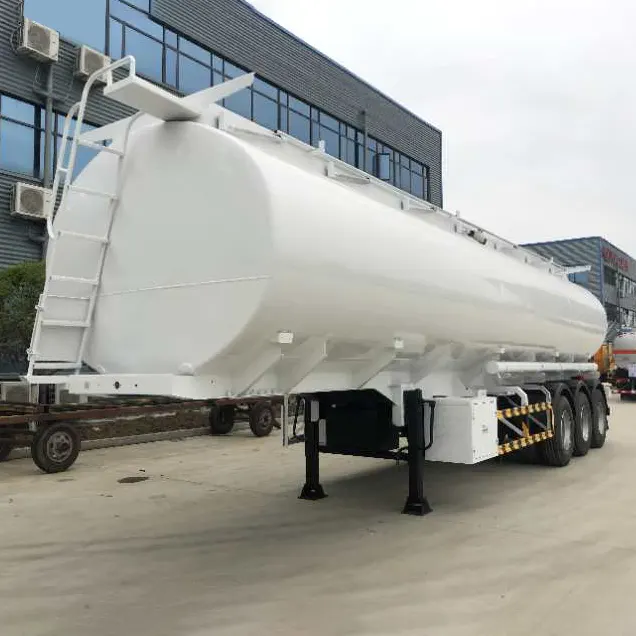

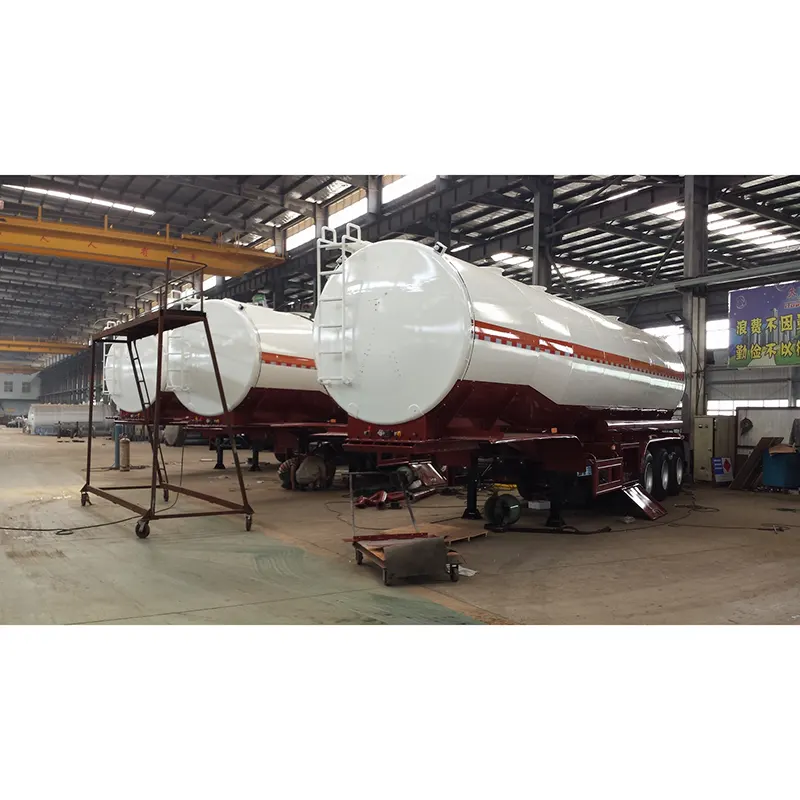

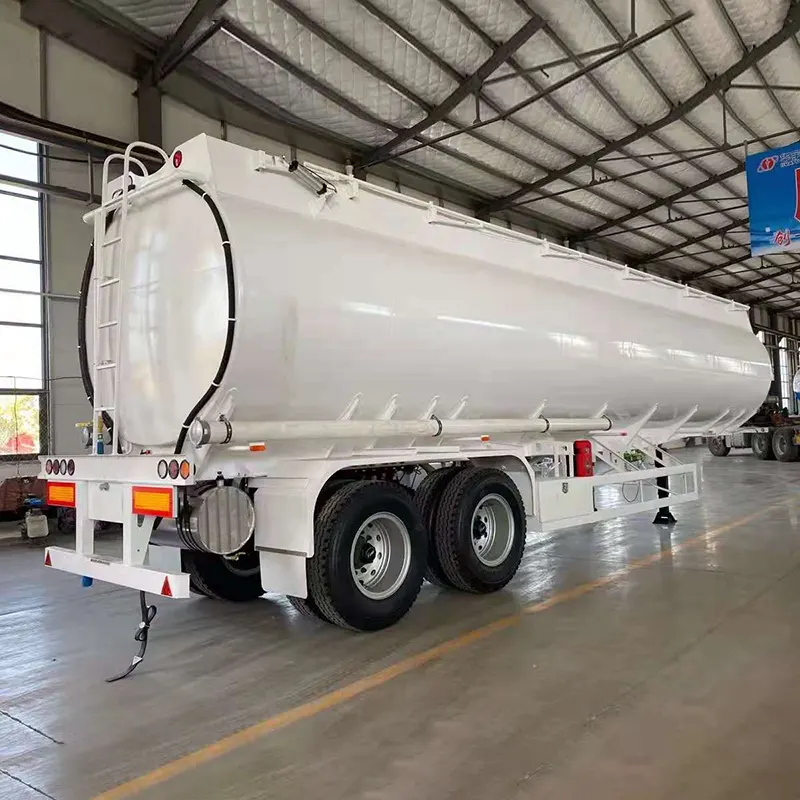

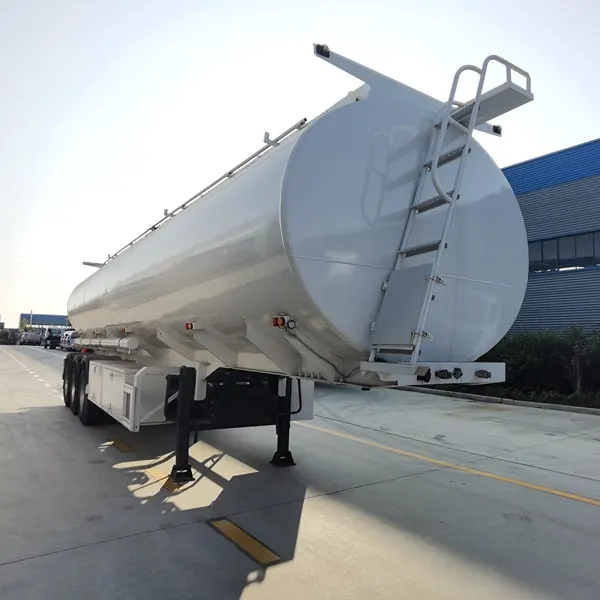

40000l karbonový ocelový cisternový návěs se 4 přihrádkami

Modelka:

JPT9405GYY

Rozměry:

Délka:

11 800 mm

Šířka:

2 500 mm

Výška:

3 860 mm

Umístění Kingpin:

950 mm od přední strany předního polštáře

Rozpěrka nápravy:

6 600 mm 1 310 mm 1 310 mm

Umístění podvozku:

2 500 mm od středu královského čepu k podvozku

Hmotnost:

Užitečné zatížení:

40 000 kg

Hmotnost obalu:

Cca. 11 500 kg.

G.V.W.R:

Cca. 51.500 kg

Nádrž:

Hlasitost:

40 000 l 5% páry

Přihrádka:

9 (6-4-6-4-2-6-2-6-4)

Tělo nádrže

Uhlíková ocel

Přihrádková deska:

Uhlíková ocel

Design Standard:

Rovná válcová nádrž.

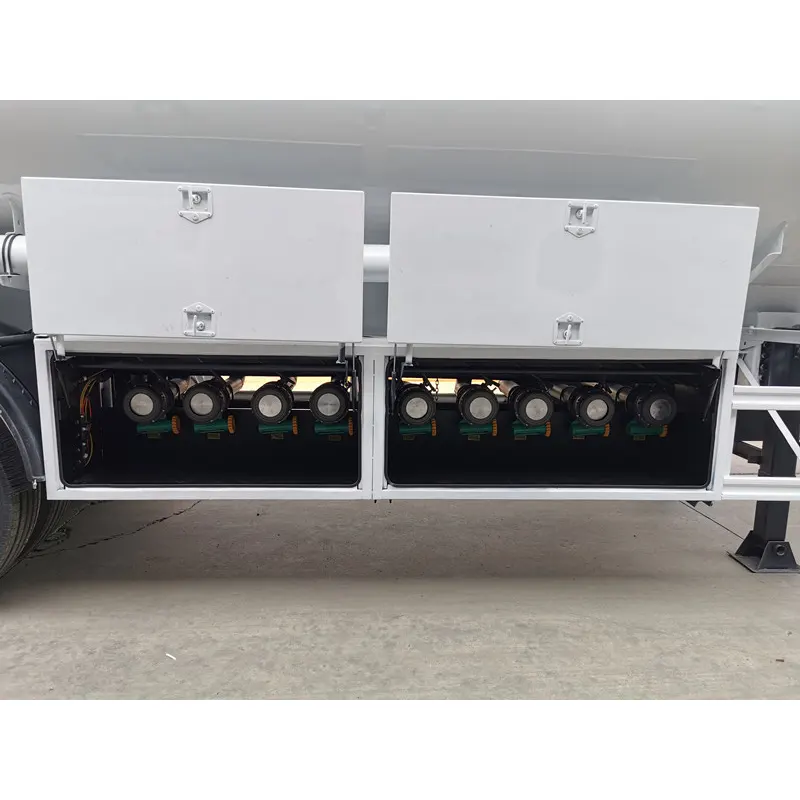

Spodní pojistný ventil:

JIALONG, 9 ks. (Jeden 4" pneumatický nouzový ventil na oddíl - EURO; Jeden gravitační adaptér 4" x 3" s průhledem na oddíl; Jeden 4" API ventil a protiprachový kryt na oddíl

API Cap:

JIALONG 9 ks.

Kombinovaný spínač:

JIALONG, Vzduchem ovládaný, 1 sada

Nouzový vypínač:

Tovární standard, s krycí krabicí, 2 ks.

Vypouštěcí ventil:

4", vypouštěcí ventily jsou nakloněny přibližně o 5 stupňů dolů.

Vypouštěcí potrubí:

Konektor redukce API:

3"

Vypouštěcí hadice:

3"

Průlez:

JIALONG, 20 palců, hliník, 9 kusů, s ochranou proti krádeži.

Indikátory kapacity:

Tovární standard, 9 ks.

Odlučovač oleje a vody:

Tovární standard, 1 ks.

Pracovní tlak:

0,2 MPa

Zkušební tlak:

0,3 MPa

Svařovací standard:

Veškeré svařování musí provádět kvalifikovaný svářeč podle platné národní normy. Rentgenová kontrola.

Malování:

Před aplikací základního nátěru otryskujte na SA 2,5,

Běžecké vybavení:

královský čep:

JOST, KZ1012-50, 2 palce šroubovaný typ

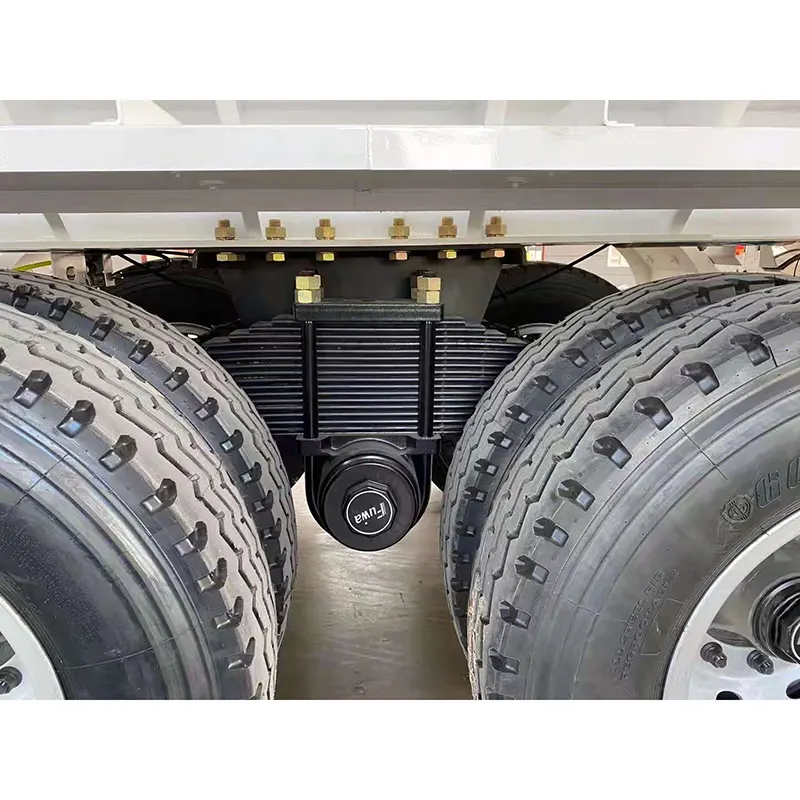

Suspenze:

FUWA

Náprava:

FUWA 150x150 čtyřhranná náprava, 3ks*13t Kapacita

Brzdový systém:

Dvouřadá pneumatická brzda, s hadicí

Systém ABS:

4S/2M

Brzdová komora:

Systém pružinových brzd T30/30 na 2 nápravách

Nádrž na vzduch:

50L, 2ks.

Ventil nouzového relé:

ZNAČKA WABCO

Okraj:

9,0–22,5,

Pneumatika:

AEOLUS 12R22.5, 14 ks. (Včetně 2 náhradních pneumatik)

Podvozek:

JOST

Elektrický systém:

Napětí:

24V

Nádoba:

7cestná zásuvka

Přední obrysové světlo:

LED světla, včetně předního obrysového světla, bočního obrysového světla, směrového světla, zadního světla. Elektrický kabel chráněný PVC trubkou na hlavním rámu.

Reflektor:

Trojúhelníkový reflektor, červená barva

Elektrické vedení:

HOŘLAVÝ ZÁKAZ KOUŘENÍ DO 50 STOP

Příslušenství:

Vypouštěcí ventil společného potrubí:

Trubka z uhlíkové oceli se 4"

Hasicí přístroj:

10 kg. Typ, 2 sady.

Bahenní stráž:

Gumový blatník s kartáčem

Chodník:

ŽLUTÁ

Zábradlí:

Výška 800 mm, Pneumatické ovládání

Zarážka kola:

2 ks

Nosiče náhradních kol:

Q345, 2 ks.

Blatník:

Černý plastový typ, se štětcem, 6 ks.

Železnice:

Pneumatické ovládací madlo, oboustranné, hliníkový typ

Box na nářadí:

Délka 800 mm, 2 ks.

Trubka:

Jeden kus trubky o průměru 4" * 6 m délky každé nádrže pro zákaznické použití.

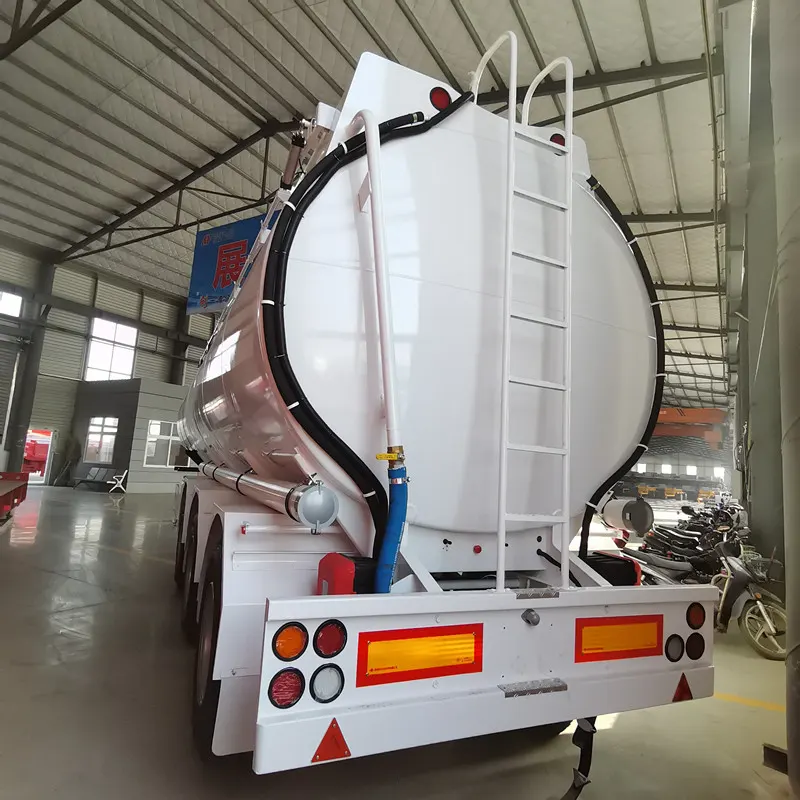

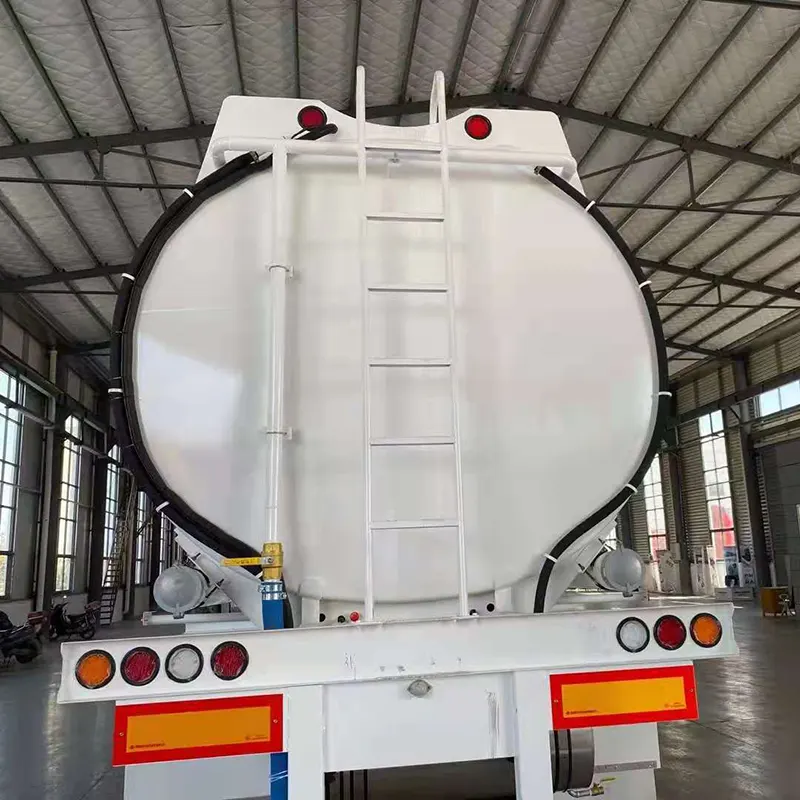

Žebřík:

Typ uhlíkové oceli,

Nárazník:
